سه نظام تراش چیست؟
تراش در اصل بخشی از ماشین تراش است که در بالای تراش نصب می شود. سه نظام به صورت دستی یا با کمک منبع تغذیه کار می کند. کاربرد اصلی سه نظام نگه داشتن بلوک موادی است که روی آن کار می کند. این تضمین می کند که قطعه در حال ماشینکاری در هنگام چرخش حفظ می شود.
این می تواند شامل اجسام متقارن و نامتقارن باشد، به ویژه آنهایی که تقارن شعاعی ندارند. علاوه بر ماشین تراش، از سه نظام ها در مکان هایی مانند ماشین های فرز نیز استفاده می شود.
#1. سه نظام مغناطیسیاز سه نظام های مغناطیسی برای نگه داشتن قطعات بسیار نازک استفاده می شود. این قطعات لاغر از مواد مغناطیسی ساخته شده اند که معمولاً نمی توانند در سه نظام گیر کنند. گاهی اوقات در اثر فشار فک های سه نظام دستگاه تراش معمولی، امکان خم شدن، خم شدن، پیچش و یا به نوعی تغییر شکل قطعه کار وجود دارد. در چنین مواردی از تراش مغناطیسی استفاده می شود.
سه نظام از یک آهنربای الکتریکی یا یک آهنربای دائمی تشکیل شده است. از این آهنرباها است که چرخ شار مغناطیسی تابشی را دریافت می کند. این مغناطیس به سه نظام کمک می کند تا قطعه کار را نگه دارد.
سه نظام مغناطیسی چگونه کار می کند؟هنگامی که ماشین تراش چرخانده می شود، شار مغناطیسی از قطعه کار عبور می کند و آن را می گیرد. هنگامی که ماشین های تراش خاموش می شوند، آهنرباها حذف می شوند.
سپس آهنرباها با اجسام بسیار نفوذپذیر به نام نگهدارنده در تماس قرار می گیرند. این نگهدارنده ها شار را اتصال کوتاه می کنند و از عبور شار از قطعه کار جلوگیری می کنند.
#2. سه نظام چهار فک مستقلدر یک سه نظام مستقل چهار فک، هر فک پلکانی به طور جداگانه توسط یک پیچ جداگانه هدایت می شود. این ویژگی به سه نظام چهار فک مستقل اجازه می دهد تا به هر شکلی گیره شود. اشکالی مانند گرد، مستطیل، مربع، نامنظم و ... را می توان با این نوع سه نظام با دو تا چهار فک موجود نگه داشت.
عملکردهای اضافی روند عملیات را کند می کنند و همچنین برای کار کردن به تمرین زیادی نیاز دارند. این سه نظام به کمک یک نشانگر نیز نیاز دارد.
فک های این سه نظام ها نیز متغیر است. بسته به کار می توان از آن برای بستن در داخل یا خارج از منزل استفاده کرد. به عنوان یک مزیت، سه نظام مستقل چهار فک، مناسب ترین نوع سه نظام است.
#3. سه نظام ترکیبیترکیب سه نظام هم به عنوان سه نظام خود محور و هم به عنوان سه نظام آزاد استفاده می شود. این ویژگی متمایز این سه نظام به بهره گیری از هر دو نوع سه نظام کمک می کند. فک ها به طور مستقل توسط پیچ های جداگانه هدایت می شوند. آنها همچنین توسط دیسک های اسکرول تغذیه می شوند.
این قاب دارای دندانه هایی است که به قسمت پایین بریده شده اند که با غلتک مشبک شده اند. این فک ها به صورت شعاعی با پیچ حرکت می کنند. این حرکت زمانی رخ می دهد که اسکرول توسط چرخ دنده پینیون بچرخد.

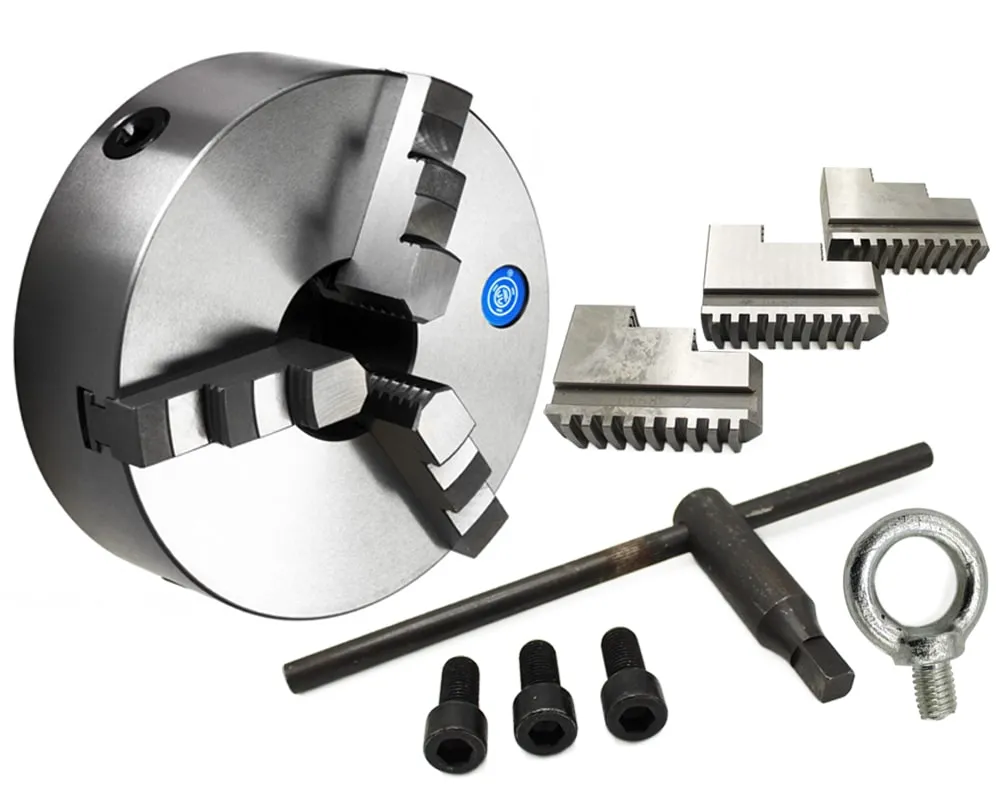

#4. سه نظام جهانیسه نظام سه فک پرکاربردترین سه نظام است. فک های این سر مته با هم زاویه 120 درجه دارند. این فک ها از فولاد مرغوب ساخته شده اند. هنگامی که سه نظام ها عمل می شوند، دندان های فک به دندان های اریب متصل می شوند.
این قفل شدن باعث می شود هر سه فک یک لحظه به سمت مرکز سه نظام یا از آن دور شوند. این لحظه به جهت چرخش پینیون مخروطی بستگی دارد. آچار کششی، یک آچار انتهای مربعی، چرخ دنده پینیون را به کار می اندازد. سه نظام های سه فک معمولاً برای نگهداری اشکالی مانند قطعه کار گرد و شش ضلعی استفاده می شوند.
منحصر به فرد سه نظام های سه فک این است که کار به طور خودکار در مدت زمان بسیار کوتاهی متمرکز می شود. این سه نظام این عیب را دارد که ظرفیت نگهداری کاهش می یابد زیرا فقط از سه فک استفاده می شود و دقت مرکز به سرعت به دلیل سایش از بین می رود.
#5. کولت سه نظامکولت ها معمولاً برای نگهداری انبارها در کارخانه ها یا صنایعی استفاده می شوند که کار باید به سرعت و با دقت راه اندازی شود. سه نظام با یک مهره به شفت متصل می شود. کلت یک بوته استوانه ای لاغر است. این کلت ها دارای شکاف هایی هستند که در طول محیط بریده شده اند.
دهانه داخلی کولت به شکل زیر است: شش ضلعی، استوانه ای، مربعی و ... این شکل بستگی به اندازه قطعه کار عبوری از آن دارد. سطح بیرونی کولت نازک است. این سطح مخروطی با سوراخ مخروطی در بدنه سه نظام برخورد می کند.
انتهای آن نخی است. این انتهای دم با یک کلید قفل می شود. هنگامی که کلیدها از بیرون چرخانده می شوند، کلت را به داخل می کشد. این حرکت فنری قسمت نازک شکاف را به سمت داخل مدفون می کند. این اجازه می دهد تا قطعه کار به طور محکم در سه نظام با دقت قرار گیرد c یا سیلندر هوا که در انتهای عقب اسپیندل سر استوک نصب شده و با آن می چرخد.
فشار سیال با عملکرد یک سوپاپ با یک اهرم به سیلندرها منتقل می شود و پیستون در داخل سیلندرها می لغزد. حرکات پیستون ها توسط یک شاتون و پیوند به فک ها منتقل می شود و فک ها قطعه کار را محکم نگه می دارند.
